一、概要

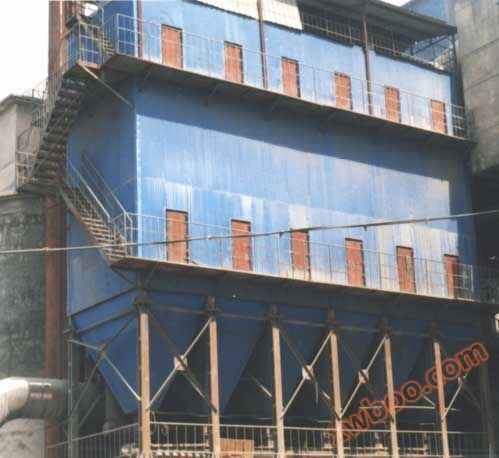

HXS型負圧ガラス繊維袋集塵器は江蘇中鉱宇部環境工程有限公司がLFEF型ガラス繊維袋集塵器の分室逆吹清灰技術を基礎に、国内外の多くの袋式集塵器の先進技術を吸収し、開発した高効率、省エネ、運行安定で信頼性のある集塵設備である。260 LC未満の高含塵濃度排ガス条件下では、長期にわたって効率的に運転することができ、本集塵機は上送風または下送風負圧運転を採用し、3状態逆送風灰除去方式を採用し、電気制御はPLCプログラマブルコントローラのタイミングまたは定圧制御を採用し、温度検出表示などは、機械を止めずに修理を行うことができ、生産に影響を与えない。使用するガラス繊維袋は長さ8 ~ 12メートル、直径200 ~ 300 mmである。この型設備の濾過面積は1236 m 2 ~ 13032 m 2、処理風量は26000 m 3/h ~ 30000 m 3/hで、必要に応じて任意に選択することができる。
この設備は電力、冶金、カーボンブラック、セメントなどの工業排ガスの浄化に広く応用できる。例えば、セメント回転窯、桜形冷却機、乾燥機、発電所ボイラー、石灰窯、冶金焼結機、アーク炉などの煤塵。

二、動作原理
通常の動作時、通風機の作用の下で、含塵ガスは吸気マニホールドに吸い込まれ、各吸気マニホールドを通じて各吸気室に均等に分配され、その後フィルタバッグに流入し、大量の粉塵がフィルタバッグに止められ、気流はフィルタバッグを透過して浄化に達する。浄化された気流は、袋室を通って排煙路に沿って煙突に入り、大気に排出される。
フィルター織物の表面に付着した粉塵が厚くなるにつれて、集塵器の抵抗力は絶えず上昇して、これは定期的に灰を除去して、抵抗力を規定の下限以下に下げて、集塵器は正常に運行することができます。全体の灰除去過程は主に空気動総弁、反吹弁、排気弁、反ブロア及び灰除去制御機構の動作によって完成される。まず逆ブロアを起動し、同時にまたは順番に排気弁を閉じ、空気圧総弁、逆ブロア弁を開き、逆ブロアの逆ブロア作用により、フィルタバッグは膨張から縮みになる。一定の時間を経て、逆吹弁、空気動総弁が閉鎖され、排気弁が開かれ、大量の含塵ガスが上から下へ突入し、フィルター袋を再膨張させ、ジッタさせ、このような膨張させ、フィルター袋に付着した粉塵を衝撃振動を受けて脱落させて灰斗に入り、それによって灰を除去する目的を達成し、灰斗の中の灰は底部の空気動排灰弁からコンベアに排出される。

三、構造形式
本除塵器は内濾過上送風または下送風負圧運転を採用し、3状態逆送風清灰を採用する。本体構造はフレーム式鋼構造を採用している。設備本体は保温していないので、保温する必要があれば、注文時に説明しなければならない。
